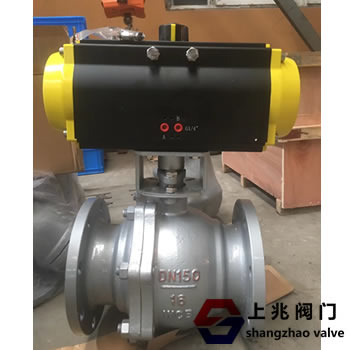

气动球阀的说明

不锈钢球阀有显著的开关位置指示:阀体、球体和手柄一个装配单元,手柄指向管线方向阀门为开启,手柄垂直管线方向阀门为关闭;即使是蜗轮头上也带开/关指示 。
    ●锁定装置设计:为了防止开关的错误操作,采用扁头阀杆在开关位置设置锁定孔,确保阀门处于正确的位置。
    ●防吹出的导向式阀杆。阀杆从阀体内倒装或防吹结构,并由密封环密封,即使发生火灾,填料烧损,阀杆突起部位也可与阀体上的密封面紧密接触,能用效的防止外漏及阀杆飞出,减少事故损失。
    ●防静电设计:采用铬镍不锈钢的弹簧和小球使球体,阀杆和阀体之间相互导电,从而把非金属阀座与球体摩擦产生的静电完全释放。
    ●防火结构:万一发生火灾或异常升温使PTFE软化烧损时,阀座支承圈防火密封面可以和球体接触,起到密封作用且符合API607和API6FA规范要求。防火安全设计,在阀座支承面内侧精确加工一道防火密封唇,当发生火灾阀烧损时,防火密封唇与球体间形成金属对金属的密封,不锈钢阀门填料垫片均采用耐调温石墨材料,保证阀门在火灾发生时无外漏


    ●自动泄压:阀门中腔停滞的介质由于温度升高而出现异常升压时,阀座出口端具有自动泄压功能,同时根据需要,阀体上可装安全阀,保证阀体具有自动泄压功能,确保管道安全。
    ●密封的紧急救护:由于介质中的杂质或火灾造成阀座密封意外失败,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。
    ●双向密封固定球阀:公司开发的双向密封系列球阀,采用进出口双向密封,使密封更加可靠,阀门无论单身加压,中腔关压(无论哪一种试压方法)均能达到零泄漏。

气动球阀的球体.采用上、下两根阀杆固定.工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力,使用寿命长,极适用于长输管线和一般管线。通用球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,因其重量比全径球阀轻30%左右,有利于减轻管道负荷,降低成本。球阀是一种转角为90°的旋转类阀门,密封性能优良, (全径球阀)流量系数大流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
