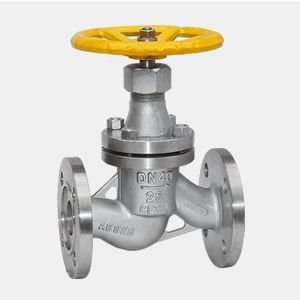

J41W/Y锻钢不锈钢截止阀
日期: 22-03-07 阅读次数:
J41W/Y锻钢不锈钢截止阀构造及任务原理:

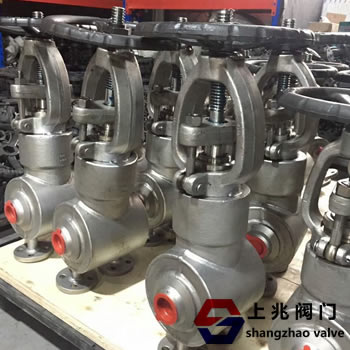

J41W/Y-64P_J41Y-100P等型号产品不锈钢304法兰锻钢截止阀次要有阀体、阀盖、阀杆、阀座、闸板、倒密封、中道垫片、填料箱、填料、填料压盖、阀杆螺母、手轮等零件组成。本产品为单向流设计,从左到右过流,不可从右到左过流,不可双向适用。密封阀座分阀座密封盒阀瓣密封,阀座密封与阀瓣密封严密吻合,密封与密封之间方向为上下分配。阀瓣受阀杆牵制,贰阀杆于手轮相连。当手轮转动时分,阀杆带动阀瓣上下升降而失掉无效开关作用,封闭时分用力关紧手轮,使得阀瓣密封紧紧向阀座密封施加压力失掉无效密封。
![](/up_files/month_2203/202203071010136290.jpg)
本为(不锈钢阀门www.jinjiqieduanfa.com)中的其中一种阀门,广泛应用于电厂、化工厂、冶炼厂、制药厂、矿厂、水泥厂等工业的精密小管道适用,是高压管道不可短少的阀门之一。其他型号有J41W-16P,J41W-25P,J41W-40P,J41W-64P,J41Y-100P,J41Y-160P,J41Y-250P,J41W-320P,J41W-16R,J41W-25R,J41W-40R,J41W-64R,J41Y-100R,J41Y-250R,J41Y-320R,J41Y-16P,J41Y-25P,J41Y-40P,J61Y-250P,J61Y-800LB,J61Y-1500LB,J61Y-2500LB,J41Y-1500LB,J41Y-2500LB
J41W锻钢不锈钢截止阀功能及特点:
1.不锈钢304法兰锻钢截止阀为锻钢制造工艺,数控精细加工,具有资料密度高,加工精密度高,一切具有耐高压,耐高温,密封功能好,适用寿命长等优点。
2.不锈钢304或不锈钢316等优质不锈钢材质锻造加工,具有很好耐腐蚀性能,耐高温特点。
3.密封为硬密封本体资料或硬质合金STL,有很好耐磨性,抗刷性功能。
4.手动操作,复杂方便,开关笨重。
5.全通径流量,流量大,流阻小。
6.精细锻造,外观润滑无毛刺。
7.适用于有腐蚀性的介质,如硝酸等,也可适用于各种非腐蚀性的气体与液体。
8.倒密封设计,上密封双重维护,愈加牢靠。
9.明杆之家,容易在阀杆处加以光滑,合适用于高压工况。
10.两头为法兰设计,易于装配维修。
J41W/Y锻钢不锈钢截止阀零件资料的选择:
阀体及阀盖:SS304 SS304L SS316 SS316L 321A105
内件及阀杆:SS304 SS304L SS316SS316L 321 2CR13
中部垫片:304金属缠绕垫,
填料:柔性石墨,石墨盘根
阀杆螺母:铜螺母
驱动方式的选择:
手动,电动,气动,齿轮
规范的选择:国标,美标,德标,日标
衔接方式的选择:焊接,螺纹,法兰
压力范围:16KG-320KG,150LB-2500LB,
顺应温度:-40-650度,如高温地域-40--196度需经过深冷处理。
