紧急切断阀与氨用截止阀的试压方法
日期: 22-03-22 阅读次数:

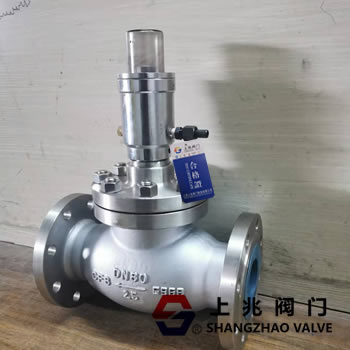

紧急切断阀与氨用截止阀属于工业类阀门,上海上兆阀门制造有限公司出厂之前应在阀门压力测试台上作阀门强度试验和阀门密封试验,试压常用的介质有水、空气、氮气等,测试合格后才能包装入库。一般情况下,工业阀门在使用时不作强度试验,但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应作强度试验。低压阀门抽查20%,中、高压阀门应全部进行的检查检测。
![](/up_files/month_2203/202203220935581423.jpg)
一,紧急切断阀与氨用截止阀的试压方法:
①截止阀和紧急切断阀的强度试验,通常将组装好的阀门放在试压架中,打开阀瓣,注入介质至规定值,检查阀体和阀盖是否冒汗和渗漏。也可单件进行强度试验。
②密封性试验只做截止阀。试验时截止阀的阀杆成垂直状态,阀瓣开启,介质从阀瓣底下一端引入至规定值,检查填料和垫片处;待合格后关闭阀瓣,打开另一端检查是否有渗漏。
③如果紧急切断阀(包含电动紧急切断阀、气动紧急切断阀,液动紧急切断阀)与氨用截止阀(包含液氨截止阀、氨气截止阀)强度和密封性试验都要做时,可先做强度试验,然后降压至密封性试验规定值,检查填料和垫片处;再关闭阀瓣,打开出口端检查密封面是否渗漏。
二,氨用球阀的试压方法:
气动球阀、电动球阀的强度试验应在球体半开状态下进行。
① 浮动式氨用球阀密封性试验:将阀处于半开状态,一端引入试验介质,另一端封闭;将球体转动几次,阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能,不得有渗漏现象。然后从另一端引入试验介质,重复上述试验。
② 固定式氨用球阀密封性试验:在试验前将球体空载转动几次,固定式球阀处于关闭状态,从一端引人试验介质至规定值;用压力表检查引入端密封性能,使用压力表精度0.5~1级,量程为试验压力的1.6倍。在规定时问内,没有降压现象为合格;再从另一端引入试验介质,重复上述试验。然后,将阀门处于半开状态,两端封闭,内腔充满介质,在试验压力下检查填料和垫片处,不得有渗漏。
![](/up_files/month_2203/20220322093614402.jpg)

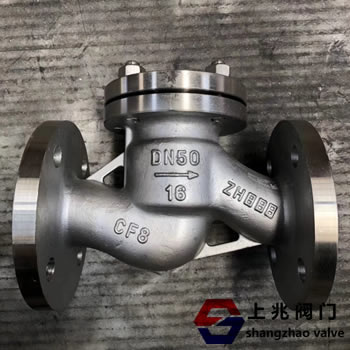

三,氨用止回阀的试压方法:
①氨用止回阀试验状态:升降式止回阀的阀瓣轴线处于与水平垂直的位置;旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。
②强度试验时,从进口端引入试验介质至规定值,另一端封闭,看阀体和阀盖无渗漏为合格。
③密封性试验从出口端引入试验介质,在进口端检查密封面处,填料和垫片处无渗漏为合格。
四,液氨安全阀的试压方法:
① 氨用安全阀的强度试验与其他阀门一样,是用水作试验的。试验阀体下部时,压力从进I=I端引入,密封面封闭;试验阀体上部和阀盖时,压力从出El端引入,其他端封闭。在规定时间内阀体和阀盖无渗漏现象为合格。
② 密封性试验和定压试验,一般使用介质是:蒸汽用安全阀以饱和蒸汽为试验介质;氨或其他气体用阀以空气为试验介质;水和其他非腐蚀性液体用阀以水为试验介质。对于一些重要位置的安全阀常用氮气为试验介质。
③密封试验以公称压力值为试验压力进行试验,其次数不少于两次,在规定时间内无渗漏为合格。验漏方法有两种:一是将氨气安全阀各连接处密封,用黄油把薄纸封贴在出El法兰上,薄纸鼓起为漏,不鼓起为合格;二是用黄油把薄塑料板或其他板封贴在出口法兰下部,灌水封住阀瓣,检验水中不冒泡为合格。安全阀定压和回座压力试验次数不少于3次,符合规定为合格。
④安全阀的各项性能试验见GB/T 12242《安全阀性能试验方法》。
