D641F46气动衬氟蝶阀标准规范与结构特点
日期: 22-04-08 阅读次数:
D641F46气动衬氟蝶阀标准规范与结构特点:

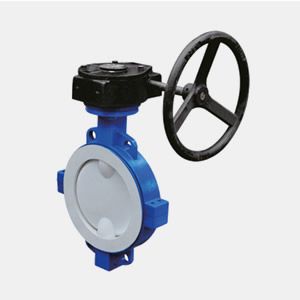

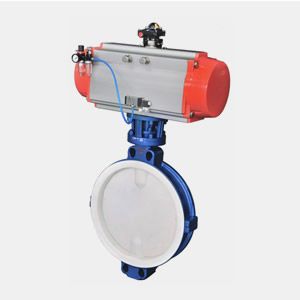

D641F46 气动衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬体化阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,适用在 -50℃~150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。

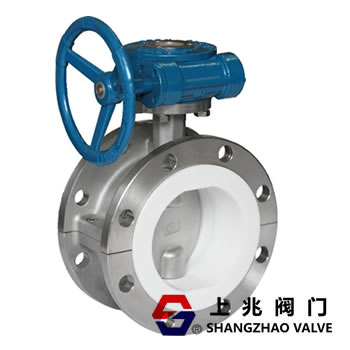

![](/up_files/month_2204/202204080945186186.jpg)
D641F46气动衬氟蝶阀结构特点:
1.采用精加工的衬氟蝶板,氟塑料与金属基体无间隙紧密结合,有效排尽夹层气泡,消除起层、开裂等工艺缺陷。
2.阀座径向密封设有360°弹性增力垫,施加径向回复力,自动调节变形,可靠保证长期使用状态下无介质内漏。
3.衬氟蝶板上、下轴肩采用多级加载弹性密封,实现密封自动补偿,使上下轴密封面构成无间隙,保证介质无外漏。
D641F46气动衬氟蝶阀气动执行器:
采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。
D641F46气动衬氟蝶阀标准:
设 计 标 准:GB/T12238-1989;lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241.6-1998:IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989:lS0 5752-1988或BS EN558-1
压 力 试 验:GB/T13927-1 992;JB/T9092-1999;lS0 5028-1993或BS 6755-l-1986
