Q941F46-16P电动不锈钢衬氟法兰球阀标准规范
日期: 22-04-12 阅读次数:
Q941F46-16P电动不锈钢衬氟法兰球阀标准规范:

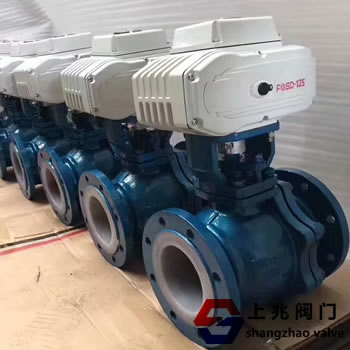

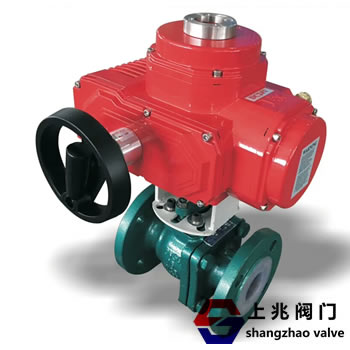

电动不锈钢衬氟球阀Q941F46-16P 由电动执行机构和不锈钢衬氟球阀组成。由于阀门内腔和球体均采用高压注塑工艺制造,内衬耐腐蚀、耐老化的聚四氟乙烯F46,因此具有可靠的耐腐蚀性和密封性。衬氟阀门执行机构能提供足够的扭矩,保证阀门的可靠开启和关闭,并配有自动复位离合器,断电时能自动复位。内置阀位反馈装置,可实现阀位信号的传输和远程控制。
![](/up_files/month_2204/202204120951224328.jpg)
![](/up_files/month_2204/202204120951351317.jpg)
电动不锈钢衬氟法兰球阀功能:
1。不锈钢阀门耐腐蚀:阀体内腔及内体内衬F46,厚度2.5-3mm,耐酸碱及强腐蚀。
2。采用软密封阀座,密封性能好。
3。体积小、重量轻、结构简单、安装维护方便。
4。流动阻力低,流通能力强。
电动不锈钢衬氟法兰球阀主要零件材料:
类型:直通两件式铸造球阀
公称直径:DN15 ~ 200mm 公称压力:PN1.0,1.6MPa ANSI 150Lb 连接形式:法兰连接JB u 002 ft 79-94 ANSI 16.5
材料:ZG230-450内衬F46,ZG1Cr18Ni9Ti内衬F46。
上阀盖:与阀体一起铸造。
材料:聚四氟乙烯。
温度:-20~+150℃
阀芯形式:球阀阀芯
流程
数量:快开特性
阀座:PTFE 材料:ZG230-450内衬F46,ZG1Cr18Ni9TI内衬F46。
阀芯角度:90
