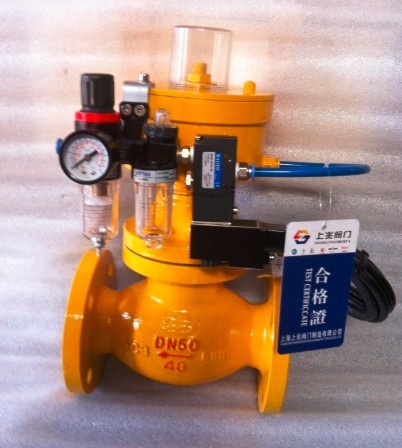

氨用紧急气动切断阀

日期: 22-04-28 阅读次数:

氨用紧急气动切断阀是上海上兆阀门制造有限公司研发设计的第二代气动紧急切断阀的新产品。气缸采用活塞结构,您可以根据现场工况设置常开阀的长期开启状态,在维修、更换其他阀门或紧急情况下需要关闭。常闭阀安装在储罐的入口和出口处,通常是关闭的,只有在装卸时才打开。双向电磁阀通电、通气、换向,实现启闭动作。

氨用紧急气动切断阀工作原理::

常闭试验:安装完毕后,打开气源,接通电源,给上部电磁阀通电。当阀门关闭时,电磁阀可以断电和通电,或者断电的阀门将保持关闭,但需要打开。当阀门打开时,电磁阀可以断电和通电,或者断电的阀门将保持打开。
常开测试:安装完毕后,打开气源,接通电源,给下电磁阀通电,通风。紧急切断阀当气源压力进入下气缸推动活塞上升时,电磁阀可以断电,然后在阀门开启时通电,或者断电的阀门保持开启状态,需要关闭。当上电磁阀通电并通风时,气源压力进入下气缸,推动活塞向下运动。当阀关闭时,电磁阀可以断电然后通电,或者断电的阀保持关闭。
电磁阀可在开关阀门后断电,无需长时间供电,避免电磁阀线圈。
过热会影响电磁阀的寿命。
当氨紧急气动切断阀在没有外部气压的情况下操作时,逆时针旋转手轮到顶部,阀瓣处于常开状态。将手轮顺时针旋转到底,阀瓣处于常闭状态。在自动化系统中使用时,截止阀与气源配合,气源压力进入上气缸关闭阀门,气源压力进入下气缸打开阀门。

氨用紧急气动切断阀技术参数:

仪表:DN25 ~ DN200 材料:铸钢、304不锈钢、316不锈钢
阀体压力:1.6MPa ~ 4.0MPa 气源压力:0.4MPa ~ 0.6MPa 温度:-29~120℃,-40~120℃,蒸汽-29~300℃,订货时请注明介质和温度。
所用介质:水、蒸汽、气体、液化气、液氨、氨、弱腐蚀性气体。
手动和气动操作说明:
1。手动操作:将手轮顺时针旋转到底,关闭阀门;逆时针旋转阀门打开。
2。气动操作:逆时针转动手轮,直到定位杆停留在标尺的水平线上。将小手轮锁在大手轮下面,防止人员误操作。只需打开气源压力来操作阀门,无需再次操作手轮。
在供气故障的情况下,阀门无法关闭。先松开大手轮下面的小手轮,再顺时针转动手轮关闭阀门,以防意外。
配件:空气过滤和减压阀、信号计数器。
给料机,防爆电磁阀24Vu002F220V可选,手轮手动装置。
安装方式:水平安装。所有出厂超过六个月的阀门产品在安装和使用前,都应进行压力试验。
