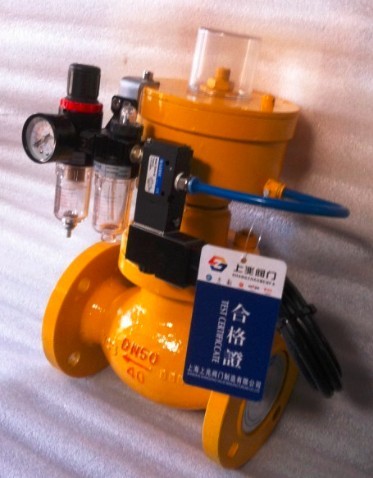

QDQ421F-25C燃气气动紧急切断阀工作原理

日期: 22-05-04 阅读次数:

QDQ421F-25C 燃气气动紧急切断阀是用在液化石油气的大型储罐、管路系统必备的阀门。主要用于紧急情况时能在较远的地点迅速关闭储罐的出入口,在阀门气压管路上装有低熔点物质制的易熔塞,在出现事故时因温度升高易熔塞熔化泄压来迅速关闭储罐的出入口来保证液化石油储运系统的安全。

燃气气动紧急切断阀工作原理:

1.阀门在无外压力操作情况下,阀瓣处于常闭状态,在储罐系统上使用时,紧急切断阀通过洁净压缩空气或氮气的压力将阀门打开,在足够的气压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将气源压力泄掉,阀门即自动关闭。
2.阀瓣关闭时,压力是依靠气源压力泄压与管道介质的压力及弹簧力展开关闭,或者切断阀上的易熔塞在温度升高时自行熔化来实现。
3.阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。{如图指出的箭头方向}阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》 或HG20592-09尺寸标准。

气动紧急切断阀主要零件材料:

阀体:CF8/WCB
阀体密封圈:F4
阀瓣:304/25#
气缸:25#/球墨
弹簧:304/60SI12mn
活塞:球墨
保管、安装及使用的注意事项:
1.阀门通路两端必须加护盖,存在在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2.阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3.阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内,《DN100口径以上阀门尽量水平安装,以免影响阀门使用寿命》。
4.阀门每开放12`14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长期使用的可靠性。
