驱动装置:手柄、蜗轮传动、电动、气动。

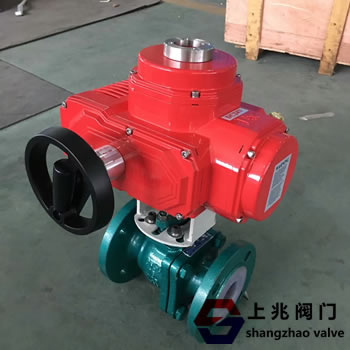

氯气切断阀配有CHQ防爆等级:ExdIICT5电动执行机构由380Vu002F220Vu002F110V交流电源驱动。电源以4-20mA电流信号或0-10V DC电压信号作为控制信号，使阀门移动到所需位置，实现自动控制。最大输出扭矩3000Nm。

1。外壳——外壳采用硬质铝合金，阳极氧化处理，涂聚酯粉，耐腐蚀性强。外壳防水等级为IP67，NEMA4，6级。

2。电机——全封闭鼠笼式电机，体积小，扭矩大，惯性力小，F绝缘等级，内置热保护开关，可防止电机损坏。

3。手动结构——手轮的设计保证了安全、可靠、省力、体积小。断电时，可拉动离合手柄进行手动操作。通电时，离合器自动复位。

4。指示器-指示器安装在中心轴上，可以观察阀门位置。镜头设计成凸面镜，这样就没有水了，观察更方便。

5。干燥器-用于控制温度，防止由于温度和天气变化导致的致动器内部的湿气冷凝，并保持内部电气元件干燥。

6。限位开关-机械和电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构控制，简单的调节机构可以准确方便地设定位置。

并且不受手轮过量的影响。

7。扭矩开关-YXQ-010可提供过载保护，防止电机损坏。出厂前已经设定好了。请不要随意更改设置。

8。自锁-精密双蜗轮蜗杆机构，高效传递大扭矩，效率高，噪音低，最大50 dB，使用寿命长，自锁功能，防止反转，传动部分稳定可靠，无需加油。

9。防脱落螺栓——拆下外壳时，螺栓贴在外壳上，不会脱落。

10。安装——底部安装尺寸符合ISO5211国际标准，驱动轴套可根据需要拆卸加工，适应性强。它可以垂直或水平安装。11.电路控制电路符合单相或三相电源标准，电路布局紧凑合理，端子排能有效满足各种附加功能的要求。

12。蜗轮-采用凹轮设计，与蜗杆接触面大，传递扭矩大，平衡耐磨，使用寿命长。

13。PCU板——结构紧凑合理，PCU板内置于柜内。电动致动器标准零件:

电动马达:110u002F220v AC 1ph，380u002F440v AC 3ph，50u002F60hz，10

控制电源:110  u02f 220v AC 1PH，50u002F60 Hz，10

马达:鼠笼式异步马达

限位开关:2 X on，SPDT，250伏交流电10A

辅助限位开关:2 X onu002Foff，SPDT，250伏交流电10A

断路开关:onu002Foff，SPDT，250伏交流电10A

行程:90 10 0 ~ 110 安装保护 u 002 fof工作温度:内置热保护，150℃±5℃on  u 002 f97℃±15℃off。

指示器:连续位置指示。

手动操作:机械离合器机构

自锁装置:蜗轮蜗杆机构提供自锁。

机械极限:2个外部调节螺栓

层:7-10W 110  u02f 220v交流防冷凝

接线孔:2 PF 3  u002F4 环境:-20℃-+70℃

润滑:铝基润滑脂EP型

材料:钢、铝合金、铝青铜、聚碳酸酯

环境:90% RH最大不冷凝

抗震性能:x y z 10g，0.2 ~ 34 Hz，30分钟

外部涂层:干粉、环氧树脂
