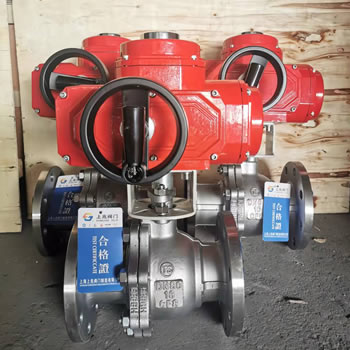

电动防爆球阀具有结构简单、开关迅速、流通能力大、零泄漏等特点。适用于高粘度、纤维和固体颗粒的场合。电动防爆球阀广泛应用于石油化工、冶金、轻工等工业自动控制领域，用于切断或循环气体和液体管道中的介质。





电动防爆球阀的防爆等级为ExdⅱBT4，防护等级为IP67，可提供现场控制装置。防爆电动球阀的主要特点是:不通电时，可手动操作离合手柄。通电时，离合器自动复位。流向可以任意，可调范围宽，可用于高压大口径场合，控制含纤维和细颗粒的高粘度介质。



电动防爆球阀的组成



电动防爆球阀由角行程防爆电动执行机构和球阀球组成，紧急切断阀球由电子角行程电动执行机构3610R或HQ系列和球阀调节机构组成。



电动防爆球阀技术参数



公称直径mm:15 20 25 32 40 50 65 80 100 125 150 200 250 300



流量系数Kv:21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359



公称压力MPa: PN 1.6，2.56.4MPa

 泄漏:软密封:零泄漏；硬密封:≤额定流量的10-5



阀体形式:两段阀体浮球两段阀体固定球



阀芯形式:O形球形阀芯



密封填料:聚四氟乙烯，金属石墨缠绕垫片。



连接形式:法兰、焊接和螺纹



流量特性:近似快开特性。

可调范围:DN15-65 DN80-300



250:1 350:1



基本误差:1



回程误差:≤1



适用温度:密封面

PTFE≤150℃，RTFE≤180℃，PPL≤300℃，硬密封≤450℃



执行器配置:HQ，361R等系列角行程爆炸式

 控制模式开关到位置灯开关的双位控制，4 ~ 20mA模拟信号控制的智能调节。
