上兆阀门型号说明
日期： 22-07-19 阅读次数：
一、上兆阀门的型号
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

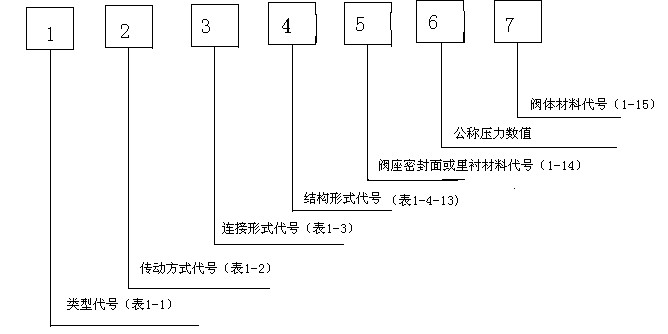

阀门型号的组成由七个单元顺序组成（见下表）
1．阀门的类型代号
表 1—1
| 阀门类型 | 代 号 | 阀 门 类 型 | 代 号 | 阀 门 类 型 | 代号 |
| 闸 阀 | Z | 球 阀 | Q | 疏 水 阀 | S |
| 截 止 阀 | J | 旋 塞 阀 | X | 安 全 阀 | A |
| 节 流 阀 | L | 液 面 指 示 器 | M | 减 压 阀 | Y |
| 隔 膜 阀 | G | 止 回 阀 | H | 紧急切断阀 | QD |
| 柱 塞 阀 | U | 碟 阀 | D |
2．传动方式代号用阿拉伯数字表示，按表1—2的规定
表 1—2
| 传 动 方 式 | 代 号 | 传 动 方 式 | 代 号 |
| 电 磁 阀 电 磁— 液 动 电 — 液 动 蜗 轮 正 齿 轮 | 0 1 2 3 4 | 伞 齿 轮 气 动 液 动 气 — 液 动 电 动 | 5 6 7 8 9 |
注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定
表 1—3
| 连 节 形 式 | 代 号 | 连 节 形 式 | 代 号 |
| 内 螺 纹 外 螺 纹 法 兰 焊 接 | 1 2 4 6 | 对 夹 卡 箍 卡 套 | 7 8 9 |
注：焊接包括对焊和承插焊
4．结构形式代号用阿拉伯数字表示1—4~13
表 1—4
| 闸 阀 结 构 形 式 | 代 号 | |||
| 明 杆 | 楔 式 | 弹 性 闸 板 | 0 | |
| 刚 性 | 单 闸 板 | 1 | ||
| 双 闸 板 | 2 | |||
| 平 行 式 | 单 闸 板 | 3 | ||
| 双 闸 板 | 4 | |||
| 暗 杆 楔 式 | 单 闸 板 | 5 | ||
| 双 闸 板 | 6 | |||
表 1—5
| 截 止 阀 和 节 流 阀 结 构 形 式 | 代 号 | |
| 直 通 式 | 1 | |
| 角 式 | 4 | |
| 直 流 式 | 5 | |
| 平 衡 | 直 通 式 | 6 |
| 角 式 | 7 | |
表 1—6
| 球 阀 结 构 形 式 | 代 号 | ||
| 浮 动 | 直 通 式 | 1 | |
| L 形 | 三 通 式 | 4 | |
| T 形 | 5 | ||
| 固 定 | 直 通 式 | 7 | |
表 1—7
| 蝶 阀 结 构 形 式 | 代 号 |
| 杠 杆 式 垂 直 板 式 斜 板 式 | 0 1 3 |
表 1—8
| 隔 膜 阀 结 构 形 式 | 代 号 |
| 屋 脊 式 截 止 式 闸 板 式 | 1 3 7 |
表 1—9
| 旋 塞 阀 结 构 形 式 | 代 号 | |
| 填 料 | 直 通 式 | 3 |
| T 形 三 通 式 | 4 | |
| 四 通 式 | 5 | |
| 油 封 | 直 通 式 | 7 |
| T 形 三 通 式 | 8 | |
表 1—10
| 止 回 阀 和 底 阀 结 构 形 式 | 代 号 | |
| 升 降 | 直 通 式 | 1 |
| 立 式 | 2 | |
| 旋 启 | 单 瓣 式 | 4 |
| 多 瓣 式 | 5 | |
| 双 瓣 式 | 6 | |
表 1—11
| 安 全 阀 结 构 形 式 | 代 号 | |||
| 弹 簧 | 封 闭 | 带 散 热 片 | 全 启 式 | 0 |
| 1 | ||||
| 2 | ||||
| 带 板 手 | 全 启 式 | 4 | ||
| 不 封 闭 | 双弹簧微启式 | 3 | ||
| 微 启 式 | 7 | |||
| 全 启 式 | 8 | |||
| 微 启 式 | 5 | |||
| 带控制机构 | 全 启 式 | 6 | ||
| 脉 冲 式 | 9 | |||
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。
表 1—12
| 减 压 阀 结 构 形 式 | 代 号 |
| 薄 膜 式 弹 簧 薄 膜 式 活 塞 式 波 纹 管 式 杠 杆 式 | 1 2 3 4 5 |
表 1—13
| 疏 水 阀 结 构 形 式 | 代 号 |
| 浮 球 式 钟 形 浮 子 式 脉 冲 式 热 动 力 式 | 1 5 8 9 |
6． 阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。
| 阀座密封面或衬里材料 | 代 号 | 阀座密封面或衬里材料 | 代 号 |
| 铜 合 金 橡 胶 尼 龙 塑 料 氟 塑 料 巴 氏 合 金 合 金 钢 | T X N F B H | 渗 氮 钢 硬 质 合 金 衬 胶 衬 铅 搪 瓷 渗 硼 钢 | D Y J Q C P |
注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，
用低硬度材料代号表示（隔膜阀除外）。
8．阀体材料代号用汉语拼音字母表示，按表 1—15的规定
表 1—15
| 阀 体 材 料 | 代 号 | 阀 体 材 料 | 代 号 |
| HT25-47 KT30-6 QT40-15 H62 ZG25 | Z K Q T C | Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV | I P R V |
注：PN≤1.0MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。
