气动手动球阀的球是由旋塞阀改造而成，其球心旋转90°，球绕阀体中心线旋转打开，其轴线上有一个圆形通孔或通道。当球心旋转到90°时，阀门处于紧密状态。说明，当执行机构工作时，只需很小的旋转力矩就能紧紧地关闭阀门，从而达到快速切断的原理。

 气动手动球阀主要用于快速切断、分配和更换介质的流动管道中。气动球阀启闭迅速，适用于大口径和小口径。

低流体阻力。球阀是所有阀门中最小的一种。即使是减压球阀，流体阻力也相当小。

2。推力轴承降低了阀杆的摩擦力矩，可以使阀杆长时间平稳灵活地运转。

3。气动紧急切断阀阀座具有良好的密封性能。聚四氟乙烯等弹性材料制成的密封圈易于密封，球阀的密封能力随着介质压力的增加而增加。

4。阀杆密封可靠。由于阀杆只是像旋转一样运动，而不是提升，阀杆的填料密封不易损坏，密封能力随着介质压力的增加而增加。

5。由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命较长。

6。下阀杆和阀杆头的凸形台阶防止阀杆喷出，如着火。

阀杆密封被破坏，凸台阶与阀体之间会形成金属接触，保证阀杆密封。

7。防静电功能:球体、阀杆和阀体之间设有弹簧，可将开关过程中产生的静电导出。





阀门类型:Q641F

材料:WCB，304，316

阀门口径:DN15-300



连接方式:法兰



阀门:AT，AW系列气动执行机构



附件:电磁阀，阀位开关，过滤器减压阀，电气定位器，可选防爆型，隔爆型和普通型手轮。

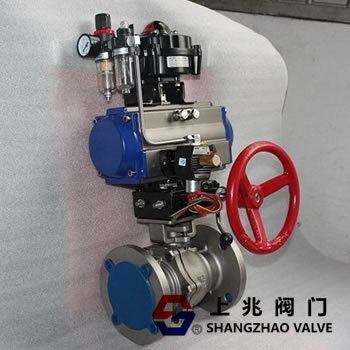

Q641G气动手动球阀采用新系列AT气动执行机构，双作用和单作用弹簧复位，齿轮传动，安全可靠。

1。齿轮式双活塞，输出扭矩大，体积小。

2。圆柱体采用铝金材质，重量轻，外形美观。

3。手动操作机构可安装在顶部和底部。

4。齿条连接可以调节开启角度和额定流量。

5。执行机构可以选择现场信号反馈指示和各种附件来实现自动操作。

6。IS05211标准连接为产品的安装和更换提供了方便。

7。两端的可调螺丝可以使标准产品在0-90°之间有4的可调范围。确保与阀门的同步精度。
