按蝶阀结构可分为中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀和三偏心密封蝶阀。



 为什么蝶阀的偏心度越来越大？为了使蝶阀具有更好的密封性能。原来的蝶阀是松闭的，也叫挡板阀。它只在管道系统中用作流量调节阀。随着科学技术的发展，蝶阀也在向高温、高压、大口径、高密封、长寿命、调节性能优良的方向发展。

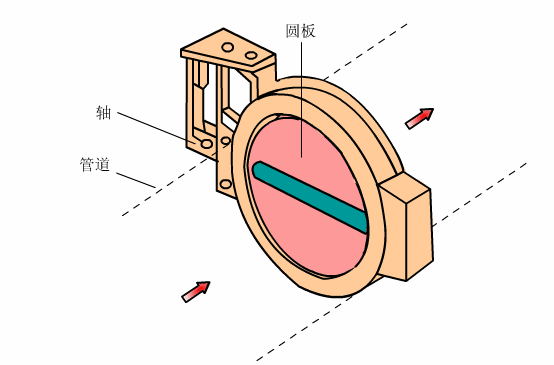

 阀板的密封段与阀板的旋转中心在一条直线上，阀板的旋转中心在阀体的中心线上。

 由于阀杆的轴线穿过蝶板的密封段，对蝶阀的密封有一定的影响。蝶阀主要用于橡胶密封、四氟乙烯密封和其他弹性密封材料。蝶板压紧密封阀座，阀座弹性变形形成密封。气门座磨损严重。常用的中线蝶阀有D371X、D341X等。

 单偏心密封蝶阀。



 阀板的密封部分偏离阀板的旋转中心距离x，阀板的旋转中心在阀体的中心线上。

 由于阀杆的轴线偏离蝶板的密封段，蝶板形成一个完整的圆形密封圈，提高了蝶阀的密封性能。密封材料除橡胶、四氟乙烯等弹性密封外，还采用金属密封阀座，提高了蝶阀的使用温度和使用寿命。当阀板从0°旋转20° ~ 25°时，阀板密封与阀座密封面完全分离。阀座密封面磨损

可以减少。常用的高真空蝶阀Gi采用这种结构。

 阀板的密封段偏离阀板的旋转中心一段距离x，阀板的旋转中心偏离阀体的中心线一段距离y，偏心距离y加到单偏心密封结构上。所以叫双偏心。



 现在很多高性能蝶阀都采用这种结构。阀座的密封材料可以是橡胶、四氟乙烯和金属阀座。当阀板从0°旋转到8°到12°时，阀板完全密封阀座的密封面，进一步减少阀座的磨损，提高蝶阀的密封性能。

 三偏心密封蝶阀。

 阀板的密封截面偏离阀板的旋转中心的距离为x，阀板的旋转中心偏离阀体的中心线的距离为y，阀体的中心线与阀座密封面的中心线有一个夹角α。



在双偏心蝶阀的基础上，阀座密封面偏移一定角度。阀座的密封面是圆锥形的。当阀板打开时，密封件将与阀座的密封面分离。它们之间几乎没有摩擦，大大提高了蝶阀的密封性能和使用寿命。三偏心蝶阀的密封比压不再由橡胶、四氟等弹性变形提供。相反，施加到蝶阀轴上的扭矩可以产生一定的密封压力。这可用于高压管道，并提供足够的密封性。阀板或阀座设计成多层金属弹性密封结构。可以提供双向密封能力。常用型号D343H、D373H等。



 蝶阀的偏心度逐渐增大，所以是蝶阀。

持续改进以提高其绩效的过程。可以逐步替代大口径闸阀和截止阀。
