根据GB50183-2004《石油天然气工程设计防火规范》的要求，在液化石油气(LPG)进厂和装车管线上设置了紧急切断阀。如果上述部位发生泄漏，压力突然下降，切断阀会及时切断管道内液化石油气的流动，防止泄漏进一步扩大，减少损失，确保安全。

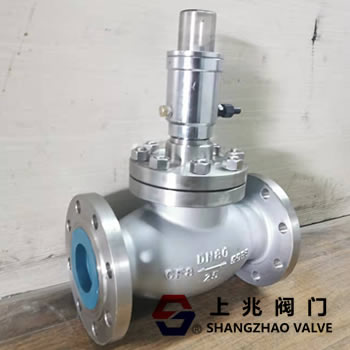

吐哈油田销售事业部轻烃外输站采用加拿大制造的自力式紧急切断阀紧急切断阀电磁阀，结构如图1所示。如果管道压力大于0。4MPa，球阀两端的压力管将压力传递给压力控制器，压力连杆向上推动。手动液压泵的一部分液压油从控制液管1进入三通控制阀，通过液压控制管2进入手动减压阀，推动旋塞向右移动。此时1和2连接，3和4关闭。手动液压泵的液压油从1、2进入液压执行机构油缸，推动活塞向左移动，上兆带动阀体连杆转动，打开切断阀；如果管道压力小于0。4MPa，在三通控制阀内弹簧的作用下，压力连杆下移，液控管2与液控回油管连接，手动泄压阀推动旋塞向左移动，1和2关闭，3和4接通，液压执行机构弹簧推动活塞向右移动，带动阀体连杆转动，关闭切断阀。

2。存在的问题

题目

1由于紧急切断阀是通过管道内液化气的压力变化来快速关闭阀门，所以要求管道的压力波动不能太大。压力控制器设定的关闭阀门的最小压力为0。58MPa，但随着季节的变化和库存的增加，管道压力为0。6~1。2MPa变化，根据液化石油气的性质，当管道发生泄漏时，随着管道压力的分布，管道压力在不同时间下降，导致无法及时关闭切断阀。

切断阀的开关状态没有传送到中央控制室，因此无法监控。当切断阀的液压部分出现故障时，阀门会自动关闭，容易发生管道超压事故。

3。改进的目的是在管道发生故障，大量泄漏，压力变化不及时的情况下，手动远程关闭切断阀，以确保安全。认为为了关闭紧急切断阀，需要连接液压控制管2和液压控制回油管，以释放手动泄压阀的压力。上兆阀门所以在它们之间安装了一个电磁阀，在阀体连杆上安装了一个美国Automaxvaleautomationsystems的阀门转发器。由于电磁阀安装在紧急切断阀的液压油路中，液压油路主要为手动泄压阀提供动力，流量小，压力≤0。6MPa，同时为了保留切断阀原有的功能，选用内螺纹防爆常闭电磁阀DC24V，流量直径12mm，压力0。6兆帕。在实际使用中，上位机控制电磁阀打开，液压油通过回油管进入液压油箱，切断阀关闭，切断管路中的液化气。同时，球阀带动阀杆上端的凸轮转动，凸轮将信号反馈给上位机，上位机显示切断阀的开关状态。
