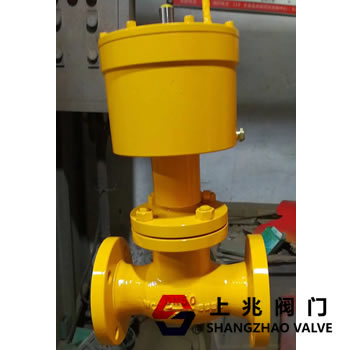

氨气电动紧急切断阀的机能先容

日期: 23-03-19 阅读次数:

氨气电动紧急切断阀的机能先容

氨气电动紧急切断阀合用在液氨、氨气、自然气,煤气、液化气的长输管线、城市燃气输配管网,是根据GB/T12237-2007《石油、石化及相关产业用的钢制球阀》、GB/T12224-2005《钢制阀门一般要求》及相关阀门尺度要求制造,采用浮动球二片式典型结构,全通径设计,不锈钢球体,具有结构简朴、安装利便、启闭操纵省力、便于维修维护、机能安全、可靠、抗侵蚀机能高等特点。可专门用于自然气、煤气、液化气等燃气及非侵蚀性气体管道控制和流量控制。

 氨气电动紧急切断阀主要机能特点:

  1.壳体-壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐侵蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。

  2.电机-全封锁式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。

  3.手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操纵。通电时,离合器自动复位。

  4.指示器-指示器安装在中央轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更利便。

  5.干燥器-用来控制温度,防止因为温度和天色变化导致执行器内部水分凝聚,保持内部电气元件的干燥。

  6.限位开关-机械、电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简朴的调整机构能并利便地设定位置,且不受手轮过量的影响。

  7.扭距开关-可提供过载保护,防止损坏电机。(出厂前已设定好,请用户不要随意更改设置)

  8.自锁-精密的双蜗轮蜗杆机构可传输大扭距,效率高,噪音低(zui大50分贝),寿命长有自锁功能,防止反转,传动部门不乱可靠部门不乱可靠,无需再加油。

  9.防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。

  10.安装-底部安装尺寸符合ISO5211尺度,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。11.线路-控制线路符合单相或三相电源尺度,线路布置紧凑公道,接线端子可有效知足各种附加功能的要求。

  12.蜗轮-采用凹轮设计,与蜗杆的接触面大,传输扭距大,平衡且耐磨,使用寿命长。

  13.PCU板-结构紧凑公道,将PCU板内置于机壳内。

  氨气电动紧急堵截阀尺度规格:

  外壳:防水级别IP67,NEMA4and6

  电机电源:尺度:220VAC单相

  可选:110VAC单相,380/440VAC3相,50/60Hz,±10%

  24VDC/110VDC/220VDC

  电机:鼠笼式异步电机

  限位开关:开/关,各1个SPDT,250VAC10A

  辅助限位开关:开/关,各1个SPDT,250VAC10A

  扭矩开关:开/关,各1个SPDT,250VAC10A

  CHQ-005/008/010除外

  行程:90°±10°0°~270°可选

  失速防护/操纵温度:内置过热保护,开115℃±5℃/关97℃±5℃

  指示器:连续的位置指示刻度

  手动操纵:机械离合机构,配手轮操纵

  自锁装置:蜗轮,蜗杆机构提供自锁

  机械限位2个外部调整螺栓

  干燥器:7-10W(110/220VAC)

  接线孔:2个PF3/4”

  环境温度:-20℃~+70℃

  润滑:铝基润滑脂(EP型)

  材料:钢,铝合金,铝青铜,聚碳酸脂

  环境湿度:zui大90%RH-非凝聚

  抗震机能:XYZ10g,0.2~34Hz,30分钟

  外涂层:干粉,环氧聚酯,具有*防腐功能
