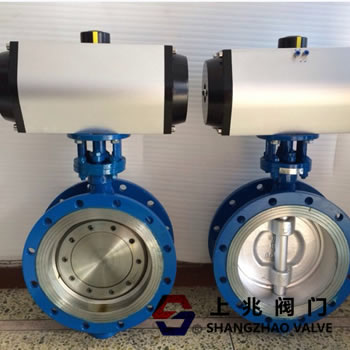

气动快速切断蝶阀由一个气动执行机构和一个蝶阀组成。气动蝶阀通过进入气动执行机构的压缩空气驱动执行机构带动圆形蝶板旋转90度，用作管道开关和流量调节。上兆气动蝶阀的工作原理是在0-90度范围内开启和关闭。即0度全闭，90度全开。在气动执行机构上加一个定位器，输入相应的信号，使蝶阀蝶板可以在0-90度任意调节。

气动快速切断蝶阀的执行机构分为单作用和双作用两种原理。紧急切断阀单动为闭气弹簧复位式，双动为开气闭气式。单作用适用于开启或常闭型，而调节型应选择双作用气动蝶阀。气动蝶阀主要由气缸、支架、阀杆、阀瓣、阀体等几部分组成。陈泰蝶阀厂生产的气动蝶阀不仅结构简单、重量轻、体积小、安装维修方便，而且经济、寿命长、工作性能稳定。如今，气动蝶阀已广泛应用于食品、化工、石油、燃气、电力、纺织、造纸、给排水等行业。

气动快速切断蝶阀的蝶板安装在管道的直径方向。在蝶阀HMT三通调节阀阀体的圆柱形通道内，圆盘形蝶板绕轴线旋转，旋转角度为0-90°，当旋转到90°时，阀门处于全开状态。蝶阀结构简单，体积小，重量轻，仅由几个

由零件组成的。而且只需旋转90度即可快速开启和关闭，操作简单。同时，该阀具有良好的流体控制特性。

当气动快速切断蝶阀处于全开位置时，介质流经阀体时，蝶板的厚度是唯一的阻力，因此阀门产生的压降很小，具有良好的流量控制特性。蝶阀有两种密封形式:弹性密封和金属密封。弹性密实HPAS高压单座角阀密封阀门，密封圈可嵌在阀体内或贴在蝶板周边。
