不锈钢球阀
超薄型不锈钢球阀产品概述：
Q71F-10/16P 超薄型不锈钢球阀顾名思义仿意球阀，是引进意大利技术进行国产化设计而发展出的一款短法兰距离球阀。对夹球阀的关闭件是个球体，球体绕阀体中心线做旋转运动来达到开启关闭。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。
超薄型不锈钢球阀的特点：
⒈偏心独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
⒉由扭矩产生弹性密封。
⒊体积小、重量轻、操作轻巧、便于安装。
⒋更换零件材质可适用于各种介质。
超薄型不锈钢球阀应用：
超薄型不锈钢球阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传动偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，斜面球阀实现阀板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能好的目的。
超薄型不锈钢球阀参数表：
| 公称通径：DN15-DN200 | 公称压力：1.6MPa-6.4MPa | 适用介质：水、气油等 |
| 适用温度：-10℃-160℃ | 阀体材质：碳钢、不锈钢 | 连接方式：对夹法兰 |

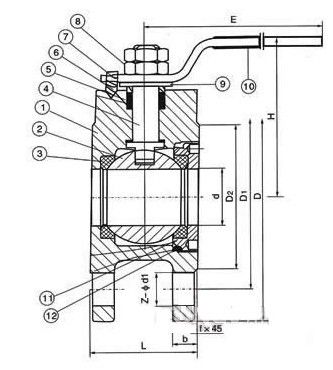

Q71F 超薄型不锈钢球阀连接尺寸：
| SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
