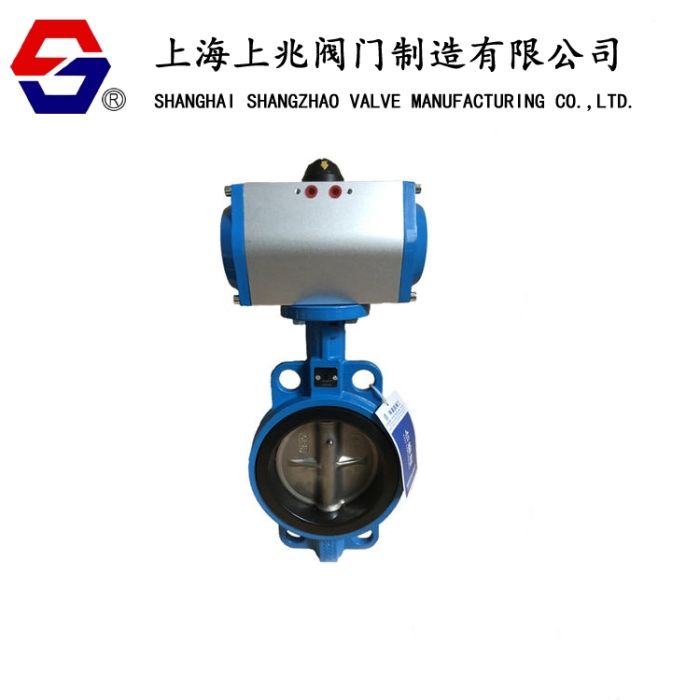

氟塑料衬里蝶阀设计:

　　1、概述：

随着现代石油化工的快速发展，一些特殊工况下使用的介质具有极强的腐蚀性，即使是不锈钢阀门和衬有橡胶、搪瓷的阀门也已不能满足需要。不锈钢截止阀对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工,船舶,医药,食品机械等行业。不锈钢蝶阀与热力设备的极限温度(压力)安全控制器联接，当设备内检测点的温度(压力)超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。不锈钢减压阀采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。如果用哈氏合金、蒙乃尔合金或20号合金作阀门材料，含有大量的Ni、Cr、Ti、Mo、Nb、Pt等稀有金属，资源有限，价格昂贵。根据现代科技成果，氟塑料在其分子结构中具有氟碳键及其屏蔽作用。具有优异的耐腐蚀性、耐高(低)温性、不粘连性和电绝缘性，能抵抗几乎所有化学介质(包括氢氟酸、浓硫酸和王水)的腐蚀。基于氟塑料的塑性加工原理，在普通钢壳内内衬氟塑料，隔绝钢铁金属与强腐蚀介质的直接接触，既解决了氟塑料强度低、不能承受高压的问题，又解决了钢铁材料的耐腐蚀问题。衬塑阀门具有优良的耐热耐寒性、优良的电绝缘性和优良的化学稳定性，能抵抗各种强酸、碱和强氧化剂的腐蚀，具有优良的低摩擦和自润滑性，可在-195 ~ 200℃范围内长期使用。

　　2、结构与设计：结构及主要包括零件产品名称：

驱动单元2防尘密封件3 O形圈4蝶形件5蝶形衬里6阀座衬里7车身

　　2）适用范围：

氟塑料衬里蝶阀公称压力为PN116 (氟塑料的承受压力最高可达到215MPa) 。DN50～1 200。阀门适用温度按所选用的不同材料(金属材料和非金属材料)能承受的温度综合评定。如钢制衬氟塑料(WCB + F46)材料,使用温度为- 29～150℃。限定最高值不超过150℃。适用介质为低粘度酸和碱类等腐蚀性介质,主要指酸性、碱性、有机和无机溶剂等强腐蚀性介质。低粘度是相对浓度较高的颗粒状介质而言,氟塑料衬里阀门应尽量避免使用固体颗粒的介质。

　　3、测试方法：

(1) 温度：

测试温度测量覆盖从室温到液氮温度的范围，由热电偶温度计测量。温度电信号通过数字万用表测量、采集并输入测控计算机，显示在计算机界面上，由计算机自动记录保存。同时，计算机将测得的温度值发送到仪表盘上的温度显示仪表现场显示。进口泵阀工业洗衣机

(2) 压力：

　　试验工作压力可以测量研究范围为0～10M Pa。采用指针式精密压力表和数字式压力表在仪表面板上对系统学习压力问题施工现场数据显示, 同时, 采用不同压力变送器测量信息系统设计压力, 并转换为电压输出信号, 经数字多用表测量、采集并输入测控计算机, 在计算机界面上分析显示, 并由计算机网络自动完成情况记录和保存。
