不锈钢闸阀

不锈钢刀型闸阀

刀形法兰闸阀粉体闸阀手动薄型闸阀

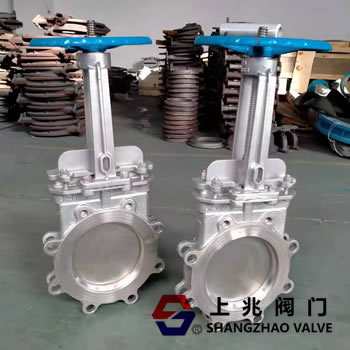

不锈钢刀型闸阀产品概述：

上兆阀门研发生产的PZ73W/F 不锈钢刀型闸阀是一种直行程的开关切断阀，其外观美观、轻巧、结构紧凑，可以采用手动控制、或者气动控制。手动刀闸阀的刀型闸板具有很强的剪切力，因此非常适用于造纸、污水处理、采矿、制糖、化纤等含颗粒物或纤维的工况。

不锈钢刀型闸阀产品特点：

1.阀体：

a) PZ73W/F 不锈钢刀型闸阀采用整体式结构，超薄阀体，全通径流量，最大程度避免了介质外漏，流量损失，并且便于安装使用。

b)阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。

2. 阀芯：

a)闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

b)闸板采用PTFE点式导向，摩擦力小，避免了对闸板造成损伤。

c)闸板厚度可以根据实际管道压力进一步加厚。

3.阀座：

a)阀门采用了可更换式阀座设计（非本体式密封），密封面磨损后只需更换阀座，大大方便了阀门后期的维护，延长了阀门的使用寿命，从而降低了设备成本。

b)可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。

4.其他：

a)双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。

PZ73W/F 不锈钢刀型闸阀主要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

PZ73W/F 不锈钢刀型闸阀主要零部件材质：

体、盖	闸板	阀杆	密封面
不锈钢	不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

PZ73W/F 不锈钢刀型闸阀连接尺寸：
